長管拖車氣瓶超聲波自動探傷設備介紹

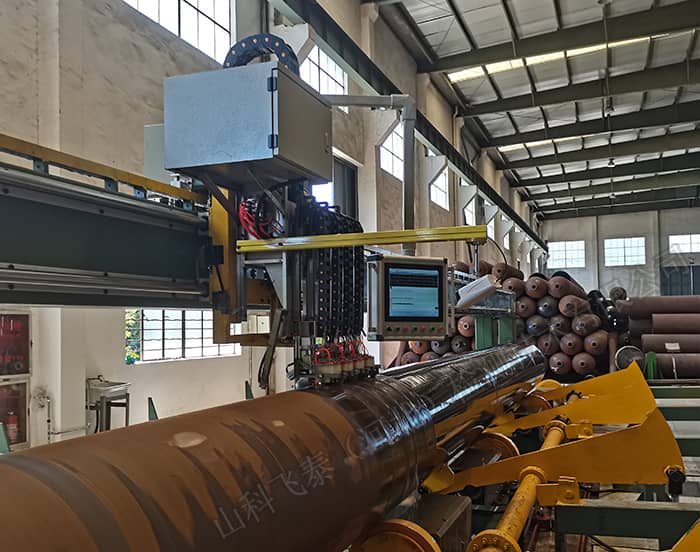

山科飛泰生產的壓力容器自動化無損探傷設備是公司研發生產的自動化探傷系列產品，是專門用于氣瓶鋼瓶檢測的自動化測厚探傷檢測設備。該設備采用水柱法超聲波探傷，包括橫向2組、縱向2組、測厚1組，共5組探頭，對氣瓶直線部分進行全覆蓋探傷，能實現氣瓶內、外部縱向、橫向缺陷及壁厚測定，實現在線自動化檢測掃查的綜合設備。

設備詳細介紹及報價請聯系  李經理189-311-80976

長管拖車氣瓶超聲波自動探傷設備應用領域

交通、化工、消防、石油、船舶、能源、城建行業壓力氣瓶鋼瓶的無損探傷檢測。

長管拖車氣瓶超聲波自動探傷設備構成

探傷設備由多通道組成，檢測效率高，并有顯示系統、操作臺、機械傳動裝置、數據報告打印系統等組成。機械傳動裝置主要由旋轉夾起機構、探頭掃查行走機構、探頭升級機構、探頭起落裝置、氣瓶傳輸裝置、上料和下料機械裝置等部分構成。

長管拖車氣瓶超聲波自動探傷設備技術參數

● 探傷速度：0～2m/min

● 探傷管徑：180～620mm

● 氣瓶壁厚：4-26mm

● 穩定性：≤2dB

● 執行標準：NB/T 47013.GB/T5777--2008(L2級槽傷),YB/T4082-2011

● 測厚精度：顯示精度0.01mm，動態精度±0.05mm

● 端部盲區：縱向≤20mm,橫向≤20mm+2T

● 定位精度：≤25mm

● 探頭采用線聚方式，探傷靈敏度高。

長管拖車氣瓶超聲波自動探傷設備檢測工藝

壓力容器自動化無損探傷設備為基于工業級PC機的控制，采用WindowsXP操作系統，并保留計算機的各種周邊設備接口。

1、探頭升降機構：根據氣瓶大小的不同可適當調節行走機構中橫梁的高度，保證探頭壓下后松緊事宜。

2、探頭起落裝置：用氣缸控制其動作，可使探頭根器氣瓶曲面進行掃查探傷。

3、操作臺：用于進行探傷設備的控制，實現全自動、手動控制氣瓶的超聲波探傷裝置，該操作裝置能實現對傳輸輥道、探頭掃查行走結構、氣瓶選擇輥道的控制。

4、掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于探頭直徑的10％。

5、靈敏度余量：Φ279×12標準樣管環向外側0.6×30㎜人工凹形槽，反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。

6、檢驗線速度： 2.0～30 m/min（每個通道/探頭）同步可調，如完成Φ279×12×1800㎜氣瓶單支檢測約0.5分鐘左右。

檢測標準

◆NT/T47013.3-2005超聲檢測

◆ASTM 213M《金屬管材超聲檢測方法》

◆YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

◆ 儀器參數：滿足歐盟標準（EN12668-1），并以該標準進行檢驗出廠，同時可提供歐標檢驗證書；

長管拖車氣瓶超聲波自動探傷設備保期及售后服務

長管拖車氣瓶超聲波自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。
