想知道超聲波自動探傷的原理就必須知道超聲波探傷的原理,超聲波自動探傷是在超聲波探傷儀的基礎上實現了自動化程序,靠探傷系統指揮運行。
超聲波探傷原理
超聲波我們都聽說過,第一次聽說超聲波我想都是從蝙蝠的故事中聽到的,用于金屬探傷的超聲波是一種機械波。超聲波探傷是通過超聲波在金屬中傳播遇到空氣會發生反射與折射原理來獲取傷形信號,超聲波在材料中遇到空氣(孔洞、裂紋、分層等)會發生反射與折射,我們通過屏幕信號判斷工件是否有缺陷。
超聲波探傷儀
超聲波探傷儀是一種便攜式工業無損探傷儀器,它能夠快速、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、折疊、氣孔、砂眼等)的檢測、定位、評估和診斷。
超聲波探傷儀一般用于實驗室,也可以用于工程現場,用于小工程量的探傷檢測。超聲波探傷儀檢測工件屬于手工探傷,需要探傷人員考取探傷證,對探傷人員熟練度有要求。
超聲波自動探傷原理
超聲波自動探傷說的是利用超聲波自動探傷設備進行探傷工作,這種大型探傷設備與超聲波探傷儀不同,它可以自動上下料、自動探傷、自動標注缺陷位置、自動生產報表,省時省力,是企業得力助手,缺陷是價格是超聲波探傷儀的幾十到一百倍,如果企業探傷工作量不大,是不建議購買。
超聲波自動探傷的原理也很簡單,我們就拿壓力氣瓶來舉例,設備開啟,上料裝置將氣瓶撥送至旋轉輥道上,旋轉輥道驅動氣瓶原地旋轉,檢測探頭沿直線導軌水平運動,通過感應開關感應到氣瓶端部時停止,探頭落下開始檢測,探頭沿氣瓶表面直線移動,完成對氣瓶瓶體部分的螺旋線式全覆蓋掃查。探頭與氣瓶探傷表面以水做為耦合劑。掃查完畢,如果發現缺陷打標裝置會對缺陷位置做標記,然后下料裝置動作將氣瓶撥送至下料臺架,根據判斷是否合格分別放置在成品和廢料區。

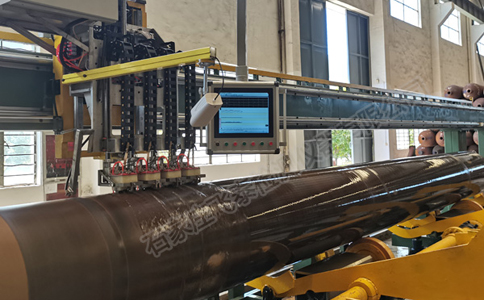

氣瓶超聲波自動探傷過程
超聲波自動探傷檢測范圍
飛泰的超聲波自動探傷可以檢測氣瓶縱向傷、橫向傷及壁厚等缺陷均同時進行,并保證100%檢測。檢測過程中發現縱向缺陷、橫向缺陷、壁厚超標等時,應自動報警和噴標信號輸出,并能打印出缺陷位置。
自動探傷系統
超聲波自動探傷為了現場人員的操作方便操作,操作臺全部使用中文按鈕。用于控制探傷設備的氣瓶傳送,實現氣瓶缺陷信號報警等動作,使設備完成自動探傷。為方便操作設有手動和自動控制。設備選用編程器控制,可實現全自動化探傷,也可手動操作。
報告和記錄
檢測報告和記錄詳細信息以報表的形式打印成紙制文件至少包括以下內容:
a. 氣瓶名稱、型號、編號、材質、數量、熱處理狀態、檢測、驗收靈敏度、檢測、驗收標準及合格級別。
b. 儀器型號、探頭及頻率、標準對比試管、檢測方法;
c. 每支氣瓶都有相應的檢測結果報告;
d. 操作人員、審核人員;
e. 檢測日期。
飛泰檢測儀器有限公司生產各種工件超聲波自動探傷設備
公司可以根據客戶要求設計超聲波自動探傷設備功能,包括、氣瓶、鋼瓶、直縫管、無縫管、螺旋管、鋼板、鋼棒等等,2021年根據企業要求實現價格優惠政策,打電話免費咨詢、設計、安裝、培訓。
