天津超聲波探傷機供應

飛泰檢測儀器公司自成立以來，通過對無損探傷技術的深入研究，成功開發生產了超聲波、渦流系列在線/離線自動探傷設備、數字全自動刻傷機、高精度超聲波渦流探頭等，主要用于冶金系統產品無縫鋼管、焊管、不銹鋼管等管材及板材、線材、氣瓶等的無損探傷，為京津冀地區提供超聲波探傷機設備。

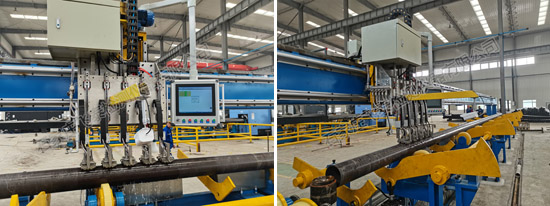

無縫鋼管超聲波探傷設備介紹

飛泰生產一款用于直徑Φ114-Φ340無縫鋼管探傷檢測需要的探傷機，NUTM340型超聲波測厚探傷設備，將用于碳鋼、合金鋼、不銹鋼等無縫鋼管及棒材的缺陷檢測。

設備采用超聲波——橫梁式水膜法探傷，共32通道其中12通道縱向探傷、16通道橫向探傷、4通道測厚。采用中文操作平臺，操作者能在屏幕上看到中文檢測結果。設備操作控制臺按鈕以中文標識顯示，可實現自動探傷、自動標記、自動記錄、生產檢測報告。探傷設備占地約：長20m X寬8m X高2.5m。

鋼管超聲波探傷機檢測原理

超聲波探傷是利用超聲能透入金屬材料的深處，并由一截面進入另一截面時，在界面邊緣發生反射的特點來檢查鋼管缺陷的一種方法。超聲波束傳輸至工件內部后，遇到缺陷與工件底面時就分別產生反射波，在熒光屏上形成脈沖波形，根據這些脈沖波形來判斷缺陷位置和大小。

買賣雙方供貨范圍

飛泰供貨范圍：

(1)飛泰對所供貨設備的完整性、先進性及可靠性負責。包括主機輔機所需要的機械設備、配電系統、自動化系統及隨機所帶的工具等。

(2)構成整個供貨設備的設備單元、部件及材料，或在技術規格中說明的內容均應反映到設備分交表中。

(3)由于飛泰的原因而引起增加供貨范圍中的設備及零部件的數量，由飛泰負責提供。設備在調試期間所消耗的易損件等由飛泰負責。

(4)從TOP點至設備上各部位的介質管線的配管、輔件、聯接件等均由飛泰供貨。機械設備所需的介質（包括氣等）管線接口（TOP）位于設備旁附近一米處，其范圍內管路設計與供貨由飛泰負責。甲方負責接到TOP點前。

(5)從設備驗收合格簽字之日算起，飛泰提供設備壹年質保期（人為損壞除外）。

買方供貨范圍：

（1）買方負責土建基礎的施工，包括地腳螺栓、灌漿料等材料及所用專用工具的提供。提供能源介質管線至靠近機組某指定TOP點處，在乙方的指導下對機組進行安裝調試。

（2）甲方負責機組調試和生產過程當中的專用工具（包括電焊機等）。
