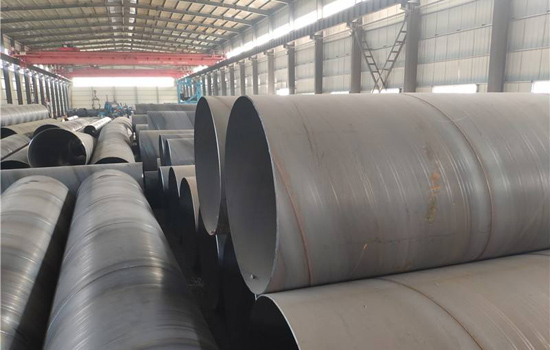

螺旋鋼管的成型及缺陷種類

螺旋鋼管是以帶鋼卷板為原材料，經常溫擠壓成型，以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。螺旋鋼管將帶鋼送入焊管機組，經多道軋輥滾壓，帶鋼逐漸卷起，形成有開口間隙的圓形管坯，調整擠壓輥的壓下量，使焊縫間隙控制在1~3mm，并使焊口兩端齊平。

螺旋鋼管焊縫質量的好壞直接關系到鋼管的使用性能，鋼管在生產線上焊完后要經過非常嚴格的檢測工序，以檢測焊縫的質量是否達到標準。螺旋鋼管常見的缺陷有虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等。

螺旋鋼管水浸超聲波探傷設備說明

超聲波探傷是螺旋鋼管質量檢測的重要手段，我國螺旋鋼管超聲波檢測一直以來都是手工檢測，這種檢測方法普遍落后 , 探傷精度較差 , 一直是各螺旋鋼管企業無法擴大生產的主要問題 , 迫切需要一種自動化程度高探傷準的自動化螺旋鋼管探傷檢測設備。

本款螺旋鋼管水浸超聲波探傷設備屬于離線檢測設備，采用橫梁式水浸法探傷，適用于直徑219-1620mm、壁厚8-16mm的螺旋鋼管檢測。設備采用計算機控制與信號實時采集處理相結合技術，實現自動探傷檢測。

螺旋鋼管水浸超聲探傷設備探傷檢測流程

被探鋼管由輥道送檢測區域，檢測探頭落下對鋼管進行焊縫高精度探傷。視鋼管有無缺陷，分別給出相應的控制信號；同時，可實時打標、存儲、打印探傷報表，對探傷結果進行統計。根據要求生成統計報表。設備電控由PLC控制，可靠性高，可實現全過程自動化探傷，也可手動操作及標樣調試。輸送、檢測、報警等全部采用PLC實時自動控制。

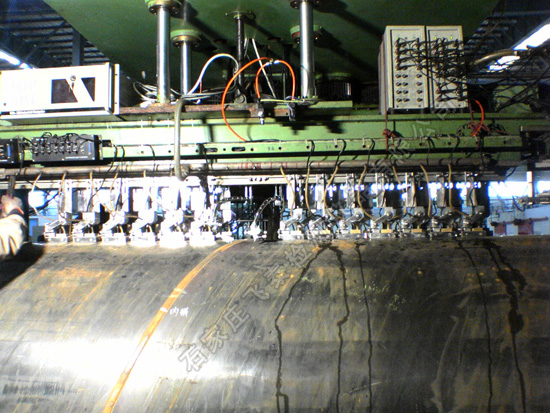

螺旋鋼管探傷設備展示

螺旋鋼管水浸超聲探傷設備性能和結構

●設備具有根據管料大小不同調節檢測探頭功能；

●設備具有自動標記、形成檢驗記錄和報告的功能，存儲系統可存儲檢驗記錄和報告；

●設備發現鋼管缺陷時具有聲光報警功能；

●探傷儀器應采用先進的相關報警電路技術，能有效抑制探傷現場的外來干擾，提高檢測報警可靠性；

●設備安裝精準打標裝置；

螺旋鋼管水浸超聲探傷設備電控設備

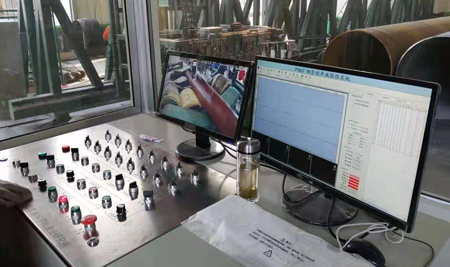

探傷設備電控操控臺展示

探傷設備的電控操作系統安裝在單獨的電氣柜中,操作柜用于控制探傷設備的鋼管傳送，實現鋼管自動打標等動作，使設備完成自動探傷。為方便操作設有手動和自動控制。

⑴設備工作方式的選擇：設備設有自動和手動兩種工作方式。

⑵系統故障診斷及報警：系統采用的可編程控制器都有自動診斷和報警功能，探傷過程中的缺陷信號也有聲光報警功能。

設備探傷系統功能完善，性能可靠，能夠適應于各種開關量和模擬量信號的輸入和輸出。還能通過各種方式直觀地監測現場控制系統的各種狀態，操作方便，維護改造容易。軟件編程支持梯形圖邏輯語言，直觀、方便，飛泰檢測儀器有限公司有一套極其完善的超聲探傷系統控制梯形圖，另外還可以根據廠家的不同需求編制各種不同功能的梯形圖以滿足各廠家的需要。
