NUTM-340型鋼管超聲波自動探傷設備介紹

根據Φ340無縫鋼管企業工程項目的需要，公司生產制造一套鋼管超聲波自動探傷設備，這套NUTM-340型鋼管超聲波自動探傷設備將用于碳鋼、合金鋼、不銹鋼等鋼管的缺陷檢測。

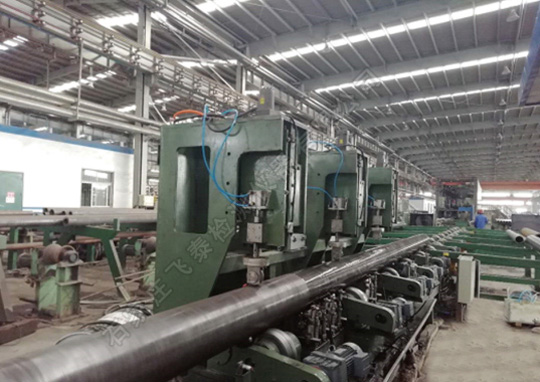

鋼管超聲波探傷設備整體展示

超聲探傷工藝描述

將鋼管吊至至上料臺架→撥料裝置再將鋼管撥至旋轉輥道→旋轉輥道傳動鋼管螺旋前進→前壓緊定位機構落下→超聲探頭跟蹤裝置升起→超聲波探傷開始→后壓緊定位機構落下→旋轉輥道傳動鋼管螺旋前進至下料輥道→確定有無缺陷給出相應信號→根據有無缺陷完成下料或分選。

設備工作時，撥料機構將鋼管撥至旋轉輥道，鋼管通過旋轉輥道帶動旋轉前進。本套設備檢測中央主機由一套縱傷檢測機構、一套橫傷檢測機構、一套測厚、分層檢測機構及三套壓輥驅動裝置組成。鋼管到達檢測主機處后，依次進行超聲波縱傷檢測、橫傷檢測、分層測厚檢測。檢測主機前后有均一套壓緊驅動裝置（共三套），用以保證鋼管通過檢測主機時勻速、穩定。

超聲探頭放置于鋼管底部水槽中，形成螺旋掃查模式，探頭與鋼管以水做為耦合劑，且耦合用水可以循環使用。探出缺陷后，儀器給出報警信號，并進行噴標標記，最后有傷鋼管撥至廢品槽，無傷鋼管傳送至下道工序。

設備控制分兩種狀態：手動、自動。手動狀態下，各種動作均手動控制，適合設備功能試驗或樣管調試；自動狀態下，所有動作均自動完成，無需人為干預。以上各種狀態均可通過急停開關實現復位停止運行。

NUTM-340型鋼管超聲波自動探傷設備主要參數

1、探傷方法：超聲波——鋼管螺旋前進

2、通道數：32通道超聲波探傷 水浸法探傷

3、漏報率：0%

4、誤報率：≤1.0%

5、信噪比：≥8dB

6、檢測盲區：橫向：≤150+2倍壁厚 mm；縱向：≤150 mm

7、圓周靈敏度差：≤3dB；

8、穩定性（連續工作兩小時后）: ≤2 dB

9、換規格調整時間：換規格時間≤20分鐘 ，樣管校核≤30分

鋼管規格要求

鋼管直徑：114 – 340 mm

鋼管壁厚：7- 40.0 mm

鋼管長度：6.0–12.5 m

最大單重：2T

表面溫度：max 65°C

加工狀態：軋制、熱處理、矯直

表面狀態：無油，無氧化皮，無明顯突出物，無毛刺等以及其他液體和油脂

橢圓度:  ≤3.0%

外徑公差:±1.0%

壁厚公差:±8.0%

管端彎曲度:≤3mm (管端長度: 1.5m)

管體的彎曲度:≤3.0mm/m

垂直鋸斷，無放射狀毛刺，無變形、無翹頭，無突起，端面光滑。

設備生產檢測能力、產量詳細計算

按每天工作20h（儀器預熱、更換探頭和吊裝鋼管減去1h），一年按300天計，探傷速度按4m/min（除去鋼管之間的時間間隔），設備作業率90%，設備檢測能力為：m/y ==60X4X20X300==1440000（米/年）。

賣方供貨范圍

(1)賣方對所供貨設備的完整性、先進性及可靠性負責。賣方負責機組從上料輥道及料臺至下料及料臺全過程的設備及材料。包括主機輔機所需要的機械設備、配電系統、自動化系統、液壓系統及潤滑系統隨機所帶的工具等。

(2)構成整個供貨設備的設備單元、部件及材料，或在上述技術規格中說明的內容均應反映到設備分交表中。

(3)由于賣方的原因而引起增加供貨范圍中的設備及零部件的數量，由賣方負責提供。設備在調試期間所消耗的易損件等由賣方負責。

(4)從TOP點至設備上各部位的介質管線的配管、輔件、聯接件等均由賣方供貨。機械設備所需的介質（包括氣等）管線接口（TOP）位于設備旁附近一米處，其范圍內管路設計與供貨由賣方負責。買方負責接到TOP點前。

(5)在設備分交表中未列出的，但卻是保證探傷作業線正常工作所必須的設備，為保證供貨設備的完整性，賣方有責任將其列入設備供貨清單的“其它欄目”中

(6)從設備驗收合格簽字之日算起，賣方提供設備一年質保期。人為損壞除外。

買方供貨范圍

（1）買方負責土建基礎的施工，包括地腳螺栓、灌漿料等材料及所用專用工具的提供。提供能源介質管線至靠近機組某指定TOP點處，在賣方的指導下對機組進行安裝調試。并提供相關的能源介質，能源介質用量及要求見附件一1.5條。

（2）買方負責機組調試和生產過程當中的專用工具（包括直線水平儀、框架水平儀、電焊機等）、專用維護工具和吊具。
