FUT880數字式超聲波探傷儀概述

飛泰這款FUT880數字式超聲波探傷儀是公司主打產品，儀器設計獨特、制造精良、操作便捷、功能強勁，集多種優勢于一身，它攜帶方便能夠快速無損傷、準確地進行金屬工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。探傷儀采用全數字彩色液晶顯示屏，能根據環境選擇不同顏色顯示界面，液晶亮度可調節，界面設計人性化、波形顯示細膩；可全屏清晰發現缺陷；單手可把持操作，曲線制作、探頭校準等常規操作均可自動完成；探傷儀低功耗設計配備大容量高性能鋰離子電池模塊可連續工作10小時以上；全中文主從式菜單，注重用戶體驗，集快捷按鍵、數碼飛梭旋輪、十字菜單三種操作方式于一體，不同使用習慣均可操作自如；適用于是石油、化工、冶金、造船、航空、鐵路等領域金屬工件缺陷檢測、質量控制、在役安全監測與壽命評估的專業儀器。

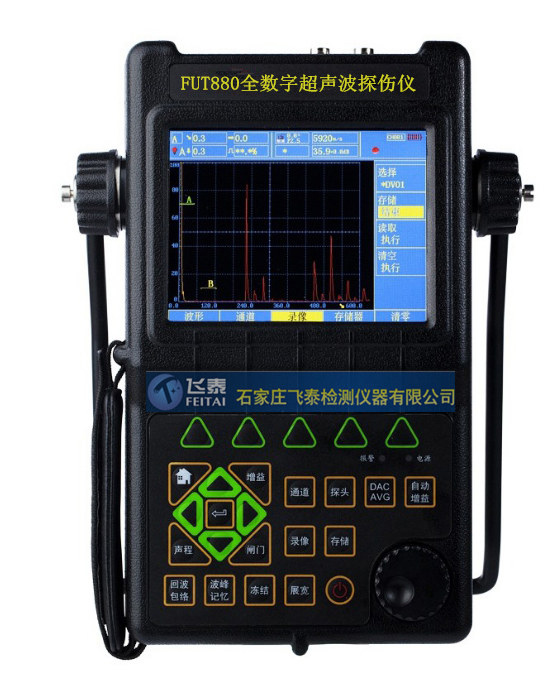

FUT880數字式超聲波探傷儀樣式展示

探傷儀使用場合

本款超聲波探傷儀可在：實驗室、工程現場檢測、各地特檢院、學?？蒲袉挝?、建設工程質量檢測站、鍋爐壓力容器制造、電力行業、工程機械制造業、鋼鐵冶金業、鋼結構制造、船舶制造、石油天然氣裝備制造等需要缺陷檢測和質量控制的領域，也廣泛應用于鐵路交通、航空航天、軍工等領域的在役安全檢查與壽命評估，攜帶方便、探傷準確。

超聲波探傷儀工作原理及儀器構成

FUT880超聲波探傷儀是利用超聲波能在金屬工件中傳播、反射和衰減等物理特性來發現工件缺陷的一種探傷方法，具有靈敏度高、探測速度快、操作方便、探測厚度大、對人體和環境無害等優點，特別對裂紋，未溶合等危險性缺陷探傷靈敏度高優點，能夠快速便攜，無損傷，準確地進行工件內部多種缺陷的檢測，定位，評估診斷。

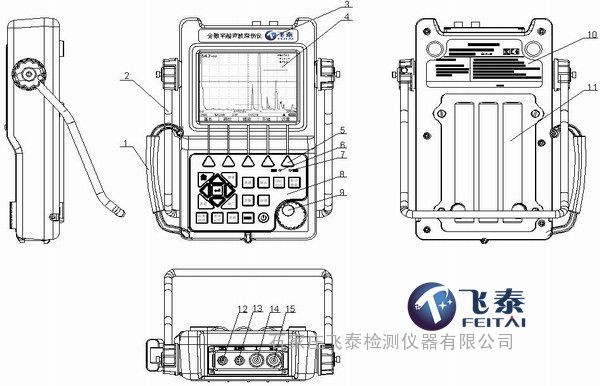

FUT880數字式超聲波探傷儀結構展示

1：手帶—可以單手把持

2：支架---用于支撐儀器，方便探傷工使用。

3: LOGO標牌—飛泰/FEITAI

4：液晶屏—全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定

5：功能組選擇鍵—按鍵位置合理，可單手覆蓋

6：報警指示燈—現場探傷報警功能，

7：電源指示燈

8：鍵盤—鍵盤設計有快捷按鍵和數碼飛梭旋輪兩種操作方式，探傷人員對探傷儀發出的所有控制指令，   均通過鍵盤操作或旋輪操作完成。鍵盤操作或旋輪操作過程中，探傷儀根據不同的狀態自動識別各鍵的不同含義，執行操作人員的指令

9：數碼旋輪—雙導航功能，確定，調節，選擇為一體，淘汰市面上單一繁瑣操作按鍵

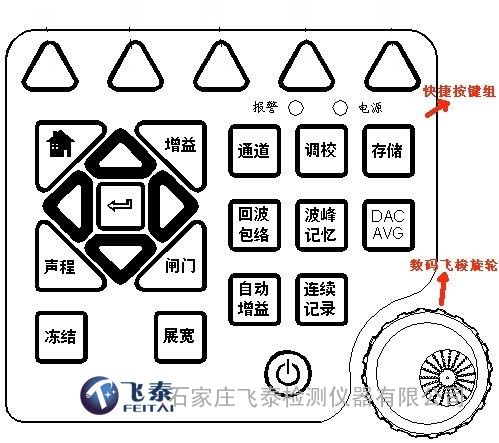

FUT880數字式超聲波探傷儀操作界面

10：飛泰/FEITAI銘牌

11：電池后蓋

12：USB插孔

13：電源插孔

14：電池開關

15：USB通訊插座—可連接電腦，打印機

16：探頭插座（發射）

17：探頭插座（接收）

FUT880超聲波探傷儀技術參數

1.檢測范圍：0~20000mm

2.工作頻率：0.2~20MHz（可根據探頭頻率全自動匹配，無需手動設置）

3.聲速范圍：300~15000m/s

4.動態范圍：≥36dB

5.垂直線性誤差：≤2.5%

6.水平線性誤差：≤0.1%

7.分 辨 力：>40dB(5P14)

8.靈敏度余量：>65dB(深200mmФ2平底孔)

9.數字抑制：0~80%，不影響線性與增益

10.電噪聲電平：≤8%

11.探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭

12.閘門：進波門、失波門；單閘門、雙閘門讀數；峰值觸發、邊沿觸發。

13.報警：蜂鳴報警，LED燈報警

14.電源：直流（DC）9V

15.待機時間：>10小時

16.外型尺寸：285mm×225mm×72mm

17.環境溫度：-10~50℃

18.相對濕度：20~95%RH

注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。

◆ 檢測范圍

零界面入射~20000mm(鋼中、縱波)，可連續調節

◆ 發射脈沖

脈沖幅度：200V、300V、400V、500V、600V分級選擇，適應探頭范圍廣

脈沖寬度：在(0.1~0.512)μs范圍內連續調節，以匹配不同頻率的探頭

探頭阻尼：68Ω、100Ω、150Ω、500Ω可調，滿足靈敏度及分辨率的不同工作要求

工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷

◆放大接收

硬件實時采樣：高分辨率10位AD轉換器，采樣速率160MHz，波形高度保真

檢波方式：正半波、負半波、全波、射頻檢波

濾波頻帶：根據探頭頻率全自動匹配，無需手動設置。

閘門讀數：?jiǎn)伍l門、雙閘門讀數方式可選擇；觸發方式可選擇峰值觸發或邊沿觸發。

增益：總增益量110dB，可選擇0.1dB、1dB、2dB、6dB步進值，獨特的全自動增益調節及掃查增益功能，使探傷既快捷又準確。

◆ 閘門報警

閘門起始、閘門寬度、閘門高度任意可調；B閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED燈(吵噪環境中LED燈報警非常有效)報警及關閉。

◆ 數據存儲

儀器內置海量存儲器，將數據和文件不會因儀器斷電丟失，存儲內容包括通道參數、波形圖片和錄像文件。支持1000組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲10000幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸

◆錄像功能

儀器支持將探傷的過程記錄下來存成錄像文件，保存到內置存儲卡中。錄像文件可以通過儀器回放，也可以上載到電腦通過專用軟件進行回放。支持100個錄像文件，錄像總時長約15小時,將探傷的過程錄像并回放，為學習探傷提供了很大方便，也便于保存探傷過程日后分析。

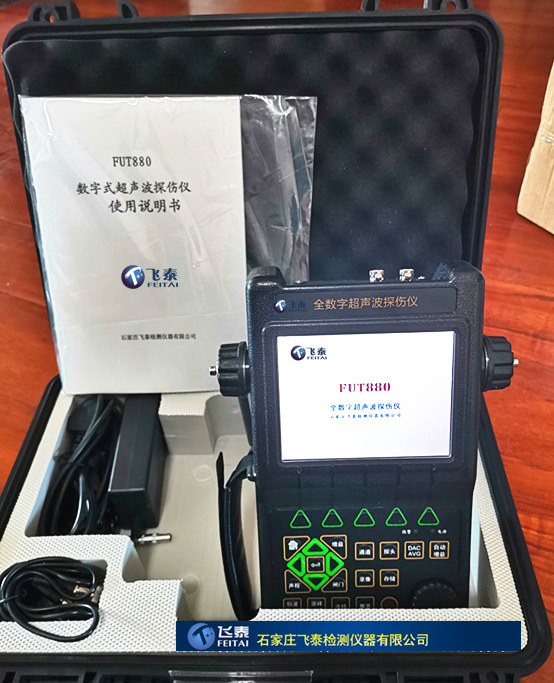

FUT880數字式超聲波探傷儀標準配置

FUT880超聲波探傷儀功能特點優勢

探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷

焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置

自動校準：探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能

波峰記憶：實時檢索缺陷高波，記錄缺陷大值

Φ值計算：直探頭鍛件探傷找準缺陷高波后自動計算、顯示缺陷當量尺寸

缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置

缺陷定量：缺陷當量dB值實時顯示

缺陷定性：通過回波包絡波形，方便人工經驗判斷

曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置（可選功能）

DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線。

AWS D1.1: 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”?？杀苊馐止び?jì)算，提高檢測效率。（可選功能）

裂紋測高：利用端點衍射波自動測量、計算裂紋高度。（可選功能）

門內展寬：放大回波細節，便于回波分析

連續記錄：實時記錄波形，存儲、回放

波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

回波編碼：以不同顏色顯示1~6次回波顯示區，便于判斷缺陷位置

B 型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀。

探傷儀特點

◆ 全中文操作鍵膜，防水防油防塵設計，簡捷易懂。

◆ 全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術先進（快捷按鍵和數碼飛梭旋輪兩種操作結合是其他廠家沒有的，非常適合工程師現場便捷操作，淘汰市面上單一繁瑣操作按鍵

◆ 兼容多種探頭：直探頭系列、斜探頭系列、雙晶探頭系列、穿透探傷系列，4種系列不同規格的探頭，快捷又準確

◆ 全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定。

◆ 高性能安保電池模塊便于拆裝，可以脫機獨立充電，大容量高性能鋰離子電池模塊使儀器連續工作時間延長到10小時以上（可以邊充電邊使用，滿足超負荷檢測工作）；

◆ 儀器輕小便攜，單手即可以把持，獨特的懸掛設計，便于高空探傷作業，經久耐用，引導行業潮流。
